Modification de la ligne d'échappement :

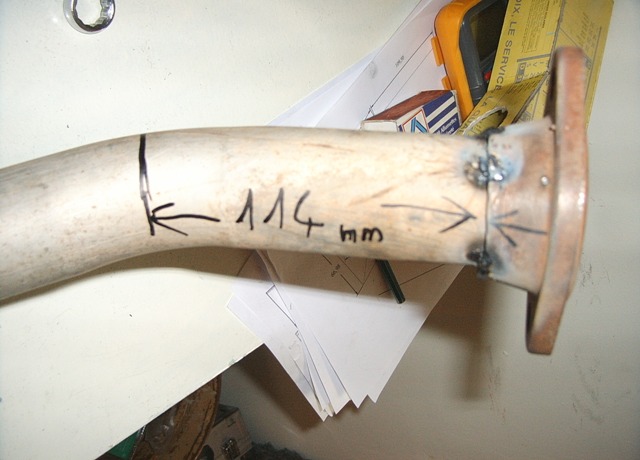

Les modifications sont simples, elles consistent essentiellement à raccourcir le tuyau d'échappement, pour permettre le montage en insert du réacteur, on récupère la bride de fixation, on coupe le tuyau à 134mm du deuxième coude(114+20), et on resoude la bride sur le tuyau raccourci :


Nous avons utilisé un gabarit pour respecter les angles de montage avant/après modification :

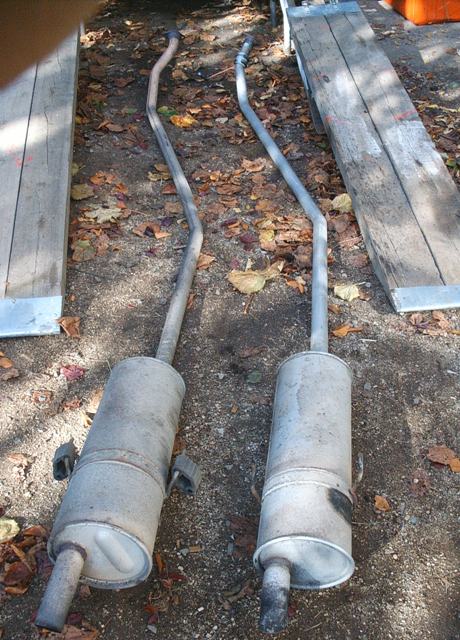

Résultat, la ligne d'échappement d'origine, à gauche, et à droite, la nouvelle (on voit bien qu'il manque le dernier coude sur le tuyau):


Après ces modifications, il ne reste plus qu'à poser le GV au bout du tube d'échappement...



Retour à l'acceuil
Vous trouverez les plans du réacteur ici,
les photos de sa réalisation ici,
le fameux générateur de vapeur instantanné ,
des photos de la pose (aïe ! ya pas beaucoup de place dans une 205 ! ) ici,
et la page des résultats ici...
